チェーンの交換方法

How to replace the chain

チェーンは定期的な交換が必要で、1年に1回の交換を推奨している。他にもチェーンの汚れがひどく洗浄だけではどうしようもなくなったり錆がひどい場合はチェーンを交換しよう。必要なものはチェーンカッターという専用工具。これさえあればさほど難しくはない。
チェーンの交換方法

なぜチェーンを定期的に交換しないとといけないのか

ロードバイクのチェーンは古くなったからといって滅多に切れるわけではないが、交換が必要なのは、チェーンが伸びてしまうためだ。もっと細かくいうと、チェーンのコマとコマの隙間が広がってしまうからだ。

チェーンのコマ間が長くなると、スプロケットにしっかり掛からないため、ペダルで漕いだ力がギアに伝わりにくくなるだけでなく、ギアの板にしっかり噛み合わないため歯飛びしやすくなったり、フロントのギアが入りにくかったりと、変速不良も引き起こしてしまう

どんな性能の高い変速機を使っていても、チェーンが正常に機能しなければ意味がないので定期的に伸び具合をチェックし、必要であれば交換しよう。

チェーンがまだ使えるかどうか確認する方法

約3000km~5000kmを目処にチェーンを変えることを推奨しているが、チェーンがまだ使えるかどうかは確認することができる。以下に2つの確認方法を紹介するので、そろそろかなと思ったらチェックしてみよう。

ねじってみて確認する

チェーンは多少ねじれるのは普通のことだ。しかし、180度ぐらいねじれてしまうようなら交換時期の可能性が高い。ただし、これはあくまで簡易の判断。正確に判断したいならチェーンインジケーターを使用する。

チェーン伸びチェッカーを使って確認する

チェーン伸びチェッカーは、チェーンの寿命を診断するためのアイテム。

このアイテムのツメをチェーンに挿してみて、ツメが挿さりきらなければまだ使用範囲内。完全に挿さるならチェーンが伸びてしまった証拠。

ただし、価格がチェーン価格ぐらい高いで、大人しくチェーンを買ったほうが無難かと。

替えのチェーンは何を選んでも良いわけではない

替えのチェーン

チェーンは変速機のメーカー、速数、グレードごとに専用の物が決まっている。例えばシマノ製のコンポーネントを使っている場合、カンパニョーロのチェーンは使えない。もちろん、同じシマノ製であっても、ギアの段数によって使えるものが変わってくる

逆にメーカーと速数が同じであれば、グレードが違っても使うことはできる。また、サードパーティからも各メーカー、速数に対応したチェーンがリリースされている。メーカーのホームページに対応表などが記載されているので、自分のロードバイクにつけることができるチェーンを選ぼう。

チェーン交換に必要なもの

必要なもの

新しいチェーン

チェーンカッター

軍手

ウエス

レジャーシートなど汚れてもいい敷物(なくてもいいが意外に重要)

チェーン

チェーンカッター

新品のチェーンに替える前にやっておきたい作業

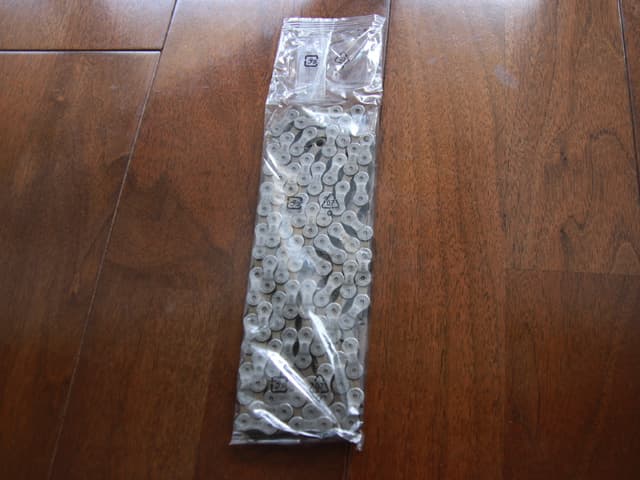

新品のチェーンにはショップ陳列中のサビを防止するために、最初から粘度高めのオイルがたっぷりと塗ってある。

この状態のままチェーン装着をしても良いが、このオイルの粘度が高いためゴミやホコリが付きやすく、走行後にしっかりと掃除をする必要も出てくる。

そこで新品の状態のうちに、パーツクリーナー等でチェーンを洗っておくと、後の掃除もラクになる。とくにドライタイプのチェーンオイルは一度オイルを取り除く必要があるため、この方法を使うとよい。

1.袋の中にパーツクリーナーを入れる

袋を開封したらチェーンを取り出さず、ディグリーザーやブレーキパーツクリーナー等、チェーン洗浄ができる液をチェーンすべてに行きわたるように袋の中に入れる。ディグリーザーはチェーン洗浄機についている液で十分。

2.袋ごともみ洗いしてオイルを落とす

袋内のチェーンに隅々まで液を行き渡らせることできたら、ケミカルが漏れないよう注意しつつ袋のまま揉み洗いする。その後、ケミカルを浸透させるために約5分くらい放置。

3.ウエスでふき取り準備完了

約5分経ったら袋からチェーンを取り出し、ウエスにてケミカルを拭きとって終了。これでオイルが抜けた状態にできる。

チェーンの交換方法

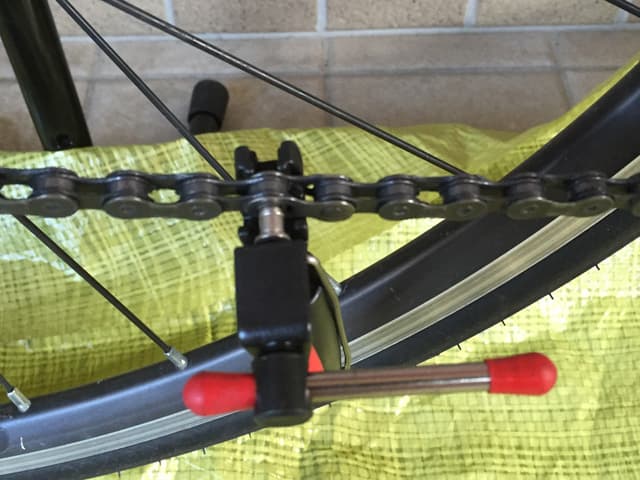

1.チェーンカッターをセット

チェーンカッターをセット

ロードバイクをメンテナンススタンドに固定し、敷物をセットしたら作業開始。チェーンカッターを窪んだリンクピンに当て、ハンドルをまわしていく。あと、この時汚れたウエスでいいのでフロントギア部分のチェーンに挟み込んでおくこと。というのも、次にチェーンを外す作業の時に、チェーンがはずれフレームを汚してしまうからだ。

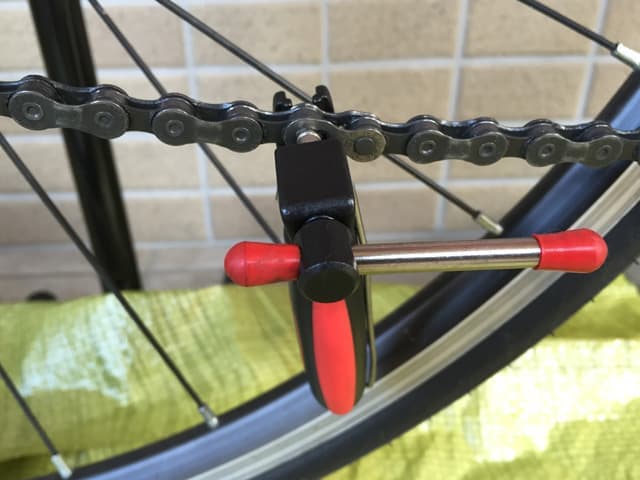

2.ピンを押し出して切り離し、ギアからチェーンをはずす

ピンを押し出して切り離し、ギアからチェーンをはずす

チェーンをつないでいるピンを押し出してチェーンを切り離す。外れたピンは再利用できないため、捨ててしまって問題ない。新しいチェーンを結合するピンは新しいチェーンの中に入っている

チェーンはテンションがかかっている状態のため、手を放すと勢いよくはずれるので注意したい。ウエスでフレームが汚れないように事前に準備しておこう。

3.チェーンの長さを揃える

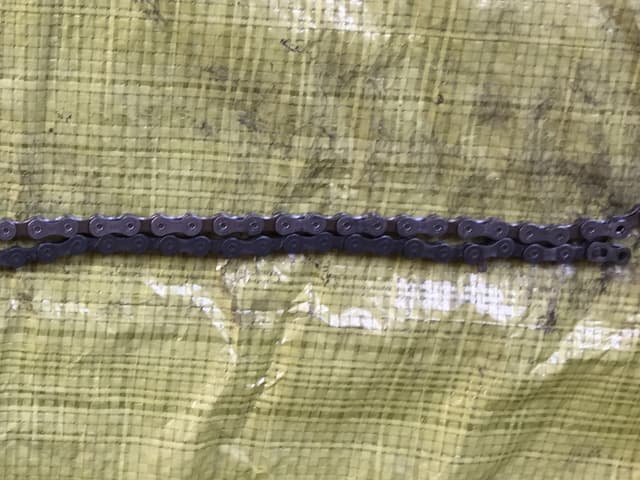

新しいチェーンと旧チェーンの長さがが同じであればいいが、ほとんどは新しいチェーンの方が長い。その場合はチェーンカッターを使って長さを調整する。長さは新しいチェーンと古いチェーンを並べて確認する。敷物をひいておかないと砂や汚れが新しいチェーンに付いてしまうので注意したい。

チェーンの長さを揃える

新品チェーンを切るには、古いチェーンを新品のチェーンと並べて同じ長さで切断する。カットするリンクは、アウターとインナーのリンクになる下が正解。インナー同士は接続不可なので注意したい。

4.新しいチェーンを通す

リアディレイラー側から新しいチェーンを通す。この時、注意したいのはケージの内側にチェーンが通るようにすること。ゲージの外を通すと機能しない。下記は間違い例。この状態だとチェーンが張れない。

間違ったチェーンの通し方

チェーンの通し方は下記が正解。上の間違い例の「正しくはこちら」という部分にチェーンを通した後、プーリーを指で押し、下の位置になった状態でチェーンを通す。イメージとしてはSの字を書く感じで。

チェーンの通し方

5.チェーンの端と端を合わせる

チェーンの端にあるクリップを合わせ、両端の穴を重ねあわせ、穴にアンプルピンを挿して仮固定。チェーンの進行方向がインナーリンクになるように注意する。

6.チェーンカッターで圧入

ピン

アンプルピン部分にチェーンカッターをセットし、コネクティンプピンの頭がアウターリンクと一緒になるまでハンドルを回して圧入する。気をつけたいのはピンについている段差の部分で一旦止まるのでそれでOKと思いがちだが、その状態から更に力を入れるともう一段階進んでいって上記の写真の状態になるまで押しこむのが正解。

7.はみ出たピンをカット

コネクティングピンを圧していくと、反対側から余分な部分が飛び出てくる。この部分はチェーンカッターの逆部分の穴を使うか、ベンチ等で折ってはずす。

ペンチが2本あれば一本で固定し、もう一本で力を掛けて折るのが最も簡単。力技で折って問題ない

8.よく馴染ませて完了

圧されたコネクティングピン部分は、そのままでは圧着された状態で動きが悪いため、リンクから曲げたり指で押したりしながら馴染ませ、動きを良くする。

コレで完了だが、きちんとつながっているか確認のため軽く走ってみよう。

チェーンのつなぎ方

チェーンプレートが切れた場合はピンでも対応できない。しかし、ミッシングリンクを使えばそんな問題も解決できる。

ミッシングリンク

チェーンカッターでピンを抜く

切れてしまったプレート部分から、チェーンカッターでピンを抜く。アウター側を外してアウターをつけ直すので、コマ数を変えることなく復活させられる。

インナーにミッシングリンクをはめる

インナーにミッシングリンクをはめる。当然のことだが、シマノやカンパニョーロ、段数によって互換性があるので、使用しているチェーンに合わせて用意する。

突き出たピンをはめ合う

だるま形に開いたプレートの穴に、突き出たピンをはめ合う。くびれた部分でピンがひっかかるが、ここではまっすぐ平行に入っていればOK。

軽くペダルを踏み込んで作業完了

ミッシングリンクがチェーンステイの上側にくるようセットし、軽くペダルを踏み込む。チェーンが張ることでプレートにピンがはまり、作業完了。

チェーンがすぐに伸びてしまう場合は

ギア板の歯の間隔が手裏剣のように広がってしまっていたら、いくらチェーンを新品にしてもすぐに伸びてしまう。この場合はギア板とチェーンの両方を交換することとなる。

ギア版が広がる理由は、チェーン洗浄をせずに汚れたまま使用を続けると、チェーンに付着した汚れや砂などがヤスリのようにギア板を削ってしまうためだ。

チェーンはそこまでの価格でないが、ギア版を変えるとなると結構な費用になる。そんなことにならないようにチェーンの洗浄はこまめにやろう。詳しくは「チェーン洗浄方法」を参考に。
